天正华意配电终端测试仪【 变频串联谐振耐压装置,直流电阻测试仪服务周到】
更新时间:2025-05-28 20:31:14
Tags: 变频串联谐振耐压装置

以上是我们精心制作的变频串联谐振耐压装置产品视频,它比任何文字描述更能展示产品的细节和优势。请您点击观看,让我们的产品为您带来惊喜。
产品参数 | |
---|---|
产品价格 | 666/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铜 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 6 |
产品颜色 | 白 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电气电力 |
质量认证 | 9000 |
产品功率 | 10 |
工作温度 | 45 |

购买变频串联谐振耐压装置选择【天正华意电气设备(嘉峪关市分公司)tianzh3611-83】,我们与客户建立了长期稳定的合作关系,并始终关注客户的反馈和需求,以便不断改进和我们的变频串联谐振耐压装置产品和服务。联系人:杨经理,地址:平度市平安路2号。

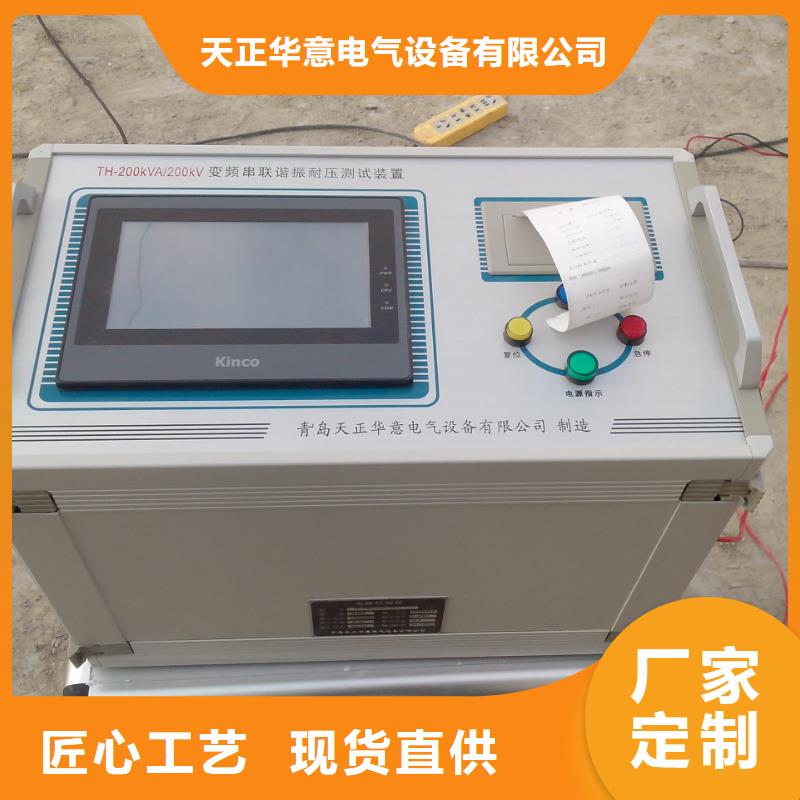

变频串联谐振耐压装置 内部由嵌入式显示屏控制,操作功能得到优化,操作简单2)自动扫频,寻找谐振点.频率范围30-300Hz,可手动设置扫频范围,扫频耗时1.5分钟(全频扫). 频率分辨率0.1Hz3)自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程4)自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在出力状态,调频时绘制频率电压曲线。5)耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作6)全压输出保护:在调压过程中,严格保证变频电源不会全电压输出7)软件经过严格模拟运行检验,运行、稳定、可靠8)自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据 液晶显示屏可显示电源电压和电流;高压输出的频率、电压、电流10)保护功能:具有断电、过流、过压及闪络保护功能;a)过电压保护:可人工设定过电压保护值;当整套装置的输出电压达到保护整定值时,自动切除整套装置b)过电流保护:可人工设定过电流保护值;当整套装置的输出电流达到保护整定值时,自动切除整套装置c)击穿保护:具有放电或闪络保护功能,当高压侧发生对地闪络时,自动切除整套装置。不会对试验设备和人身造成伤害,变频电源内电子元件不会击穿d)断电保护:试验电源断电后,装置能快速保护11)变频电源内部结构及其各元器件在经过正常的公路、铁路运输后,相互位置不变,不损坏,紧固件不松动12)外观及操作界面充分采用人性化设计,美观大方,操作简便

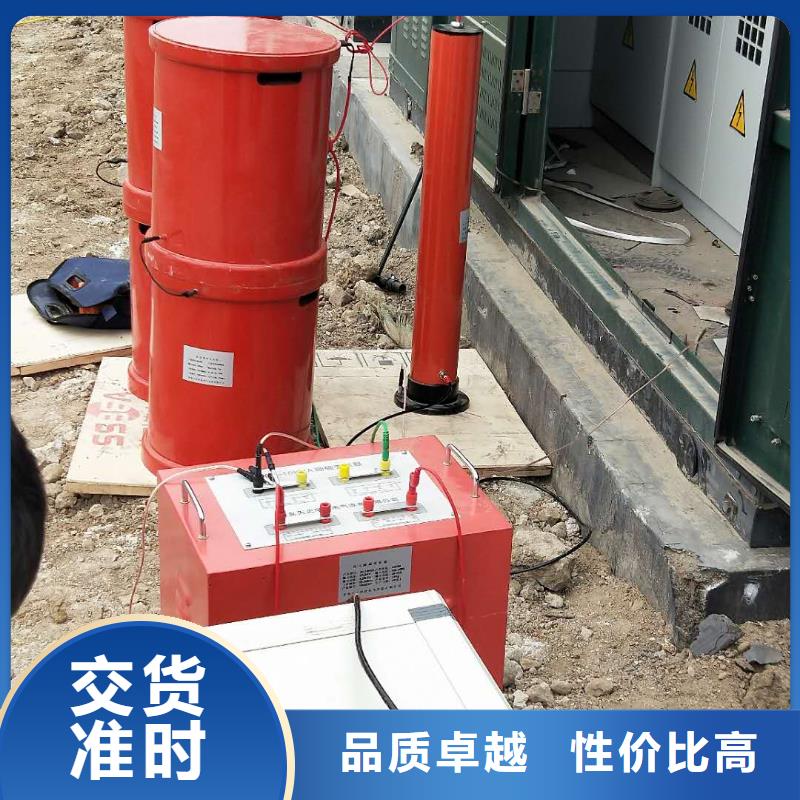

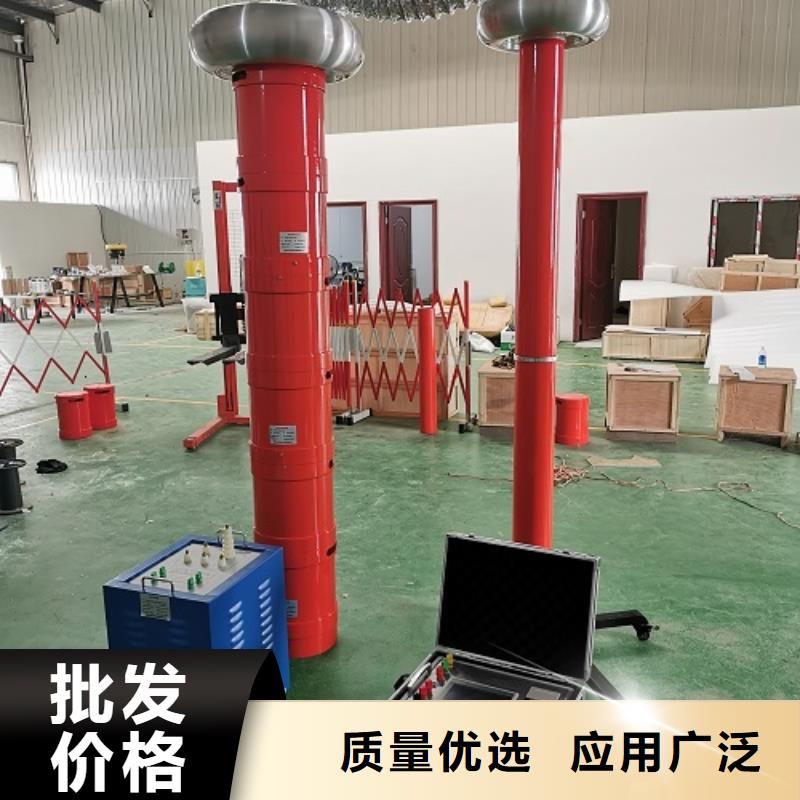

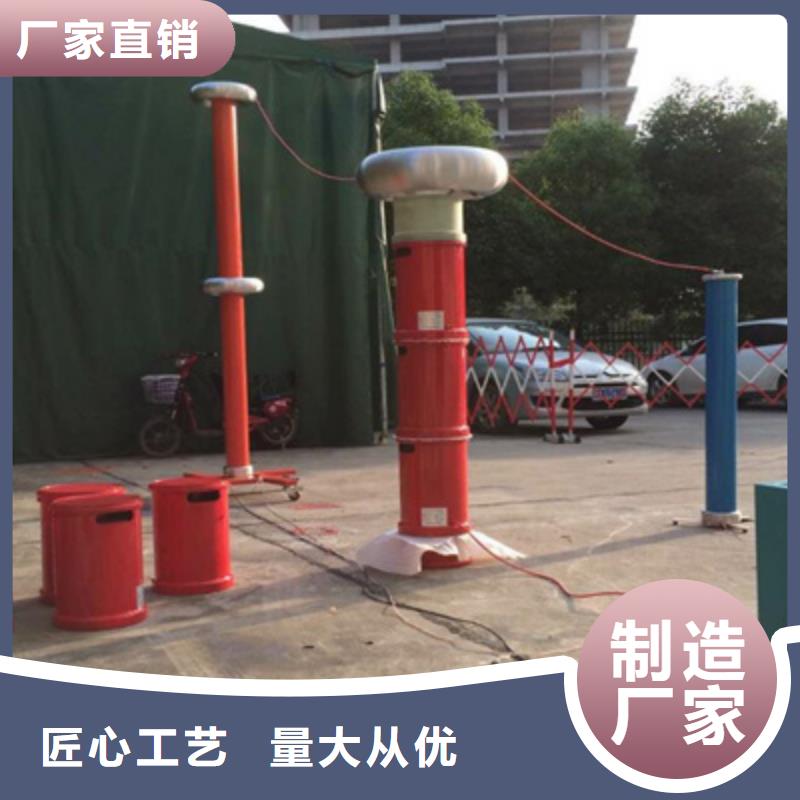

变频串联谐振耐压装置TH-135kVA/108kV一、满足试品范围1、10kV/300mm2电缆3km的交流耐压试验,电容≤1.1265uF, 试验频率30-300Hz,试验电压22kV, 试验时间5min。2、10kV开关等变电站设备的交流耐压试验,试验频率30-300Hz,试验电压不超过42kV,试验时间1min。3、35kV/300mm2电缆1km的交流耐压试验,电容量≤0.1945uF,试验频率30-300Hz,试验电压52kV,试验时间60min。4、35kV/31500kVA主变的交流耐压试验,电容量≤0.02uF,试验频率45-65Hz,试验电压68kV,试验时间1min。5、35kV开关等电气设备的交流耐压试验,试验频率30-300Hz,试验电压不超过95kV,试验时间1min。二、装置主要组成序号 设备名称 规格型号 单位 数量1 变频电源 TH-7.5kW 台 12 激励变压器 JLB-7.5kVA/1.5/3/6kV/0.4kV 台 13 高压电抗器 DK-33.75kVA/27kV 台 44 电容分压器 TH-1000pF/110kV 套 1三、主要功能及特征系列变频串联谐振耐压试验装置,采用调节电源频率的方式,使得电抗器与被试电容器实现谐振,从而在被试品上获得高电压大电流,因其所需电源功率小、设备重量轻体积小,在国内外得到了广泛好评和应用,是当前高电压试验的新方法和潮流。

变频串联谐振耐压装置?电源开关:负责计算机部分的电源供给或断开。?复位:负载失谐、变频源过热以及其它保护动作后的故障复位。?停止:发生紧急情况的应急中断按键。?分压器信号:用于接入分压器低压臂,电压100V,输入阻抗 100M。 ?接地:用于系统接地。?液晶显示器:用于系统各参数、波形、菜单等的显示。?USB:用于上传试验数据。?输入:当电源为3相220V/380V时接A,B,C三相,当电源为220V时,接输入A,C两相,可以正常使用,但输出功率减半。?输出:变频电源输出至激励变压器输入。1.3.接通电源操作箱在上电后合上“电源开关”, 液晶点亮显示。注意:仪器两侧开孔处的风扇在运行则表示表示仪器内部功率器件正常工作。否则表示仪器内部过热或上次试验时没有复位。此时应该切断电源,将仪器置于通风处静置1小时左右,待内部适当降低温度后再启动电源。当风扇经常性的不启动时,建议立即与厂家联系。当设备出现不可恢复性故障时,请不要自行拆卸仪器。1.4.触摸屏显示器:调频电源的控制屏幕为全触摸屏,你只需要在屏幕上要操作的位置轻轻点击,即可以进行操作。
